Analyse complète de l'acier de construction faiblement-allié : performances et applications de Q355C, Q355D. Q355E, Q390B, S355J0, S235JR, S275JR, S355JR et équivalents mondiaux

Acier de construction à faible-alliage à haute-résistance (HSLA) fait référence aux aciers de construction alliés dont la teneur totale en alliage est inférieure à 5 %. Avec une teneur en carbone similaire à celle de l'acier doux, ces nuances reposent sur des traces d'éléments d'alliage (tels que le manganèse, le silicium, le vanadium et le niobium) pour améliorer la résistance, améliorer la ténacité et assurer une excellente soudabilité.

I. Qualités de base et plages de spécifications

Selon les normes mondiales dominantes, les nuances représentatives de l’acier HSLA comprennent :

Chine (GB) : Q355C, Q355D, Q355E, Q390B

Europe (EN) :S235JR, S275JR, S355JR, S355J0

Spécifications d'épaisseur :Couramment disponible de 2,0 mm à 25,0 mm (et jusqu'à 300 mm pour les tôles lourdes).

II. Spécifications techniques et données de performances

1. Comparaison des propriétés mécaniques de base

Le tableau suivant présente les performances mécaniques des nuances courantes dans des conditions standard :

2. Composition chimique détaillée (EN 10025-2)

(Unité : Fraction massique %, valeurs maximales, sauf si une plage est spécifiée)

II. Conventions de dénomination et symbologie

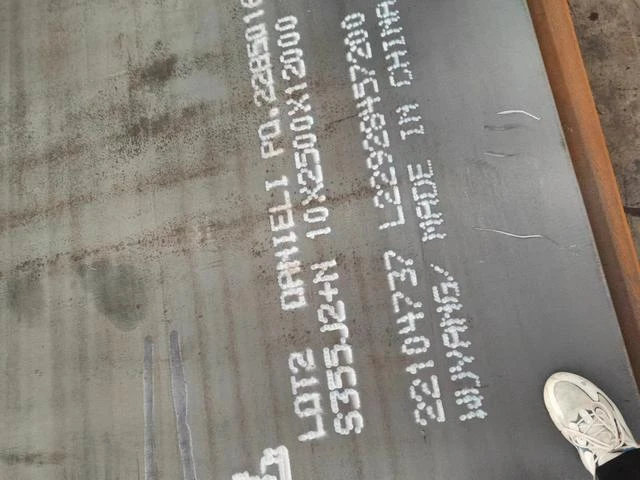

Passer le grade européenS355J2+Nà titre d'exemple :

S:DésigneAcier de construction.

355:Indique une limite d'élasticité minimale de 355 MPa.

J2:Indique une énergie d'impact minimale de 27 Joules testée à-20 degrés.

+N:Désigne leNormalisé(ou laminé normalisant) état de livraison.

IV. Normes mondiales et analyse des notes

1. Norme chinoise (GB)

Les désignations se concentrent sur la limite d'élasticité (Q), suivie des suffixes de qualité et de processus.

Série Q355 :L'acier HSLA le plus largement utilisé avec d'excellentes propriétés complètes. Le grade B (impact à 0 degré) et le grade C (impact à −20 degrés) sont les plus courants.

Série Q235 :Acier de construction classique en carbone. Résistance inférieure mais plasticité et soudabilité élevées ; idéal pour les structures non soumises à des charges dynamiques.

Aciers spéciaux :Les suffixes désignent une utilisation spécifique, par exemple :Q355R(Acier pour appareils à pression),Q355q(Pont en acier).

2. Norme européenne (EN)

Un système rigoureux définissant les conditions de service via des suffixes.

S355J2:Nécessite une résistance aux chocs de −20 degrés.

S355J0:Nécessite une résistance aux chocs de 0 degré.

S355K2:Nécessite une résistance aux chocs de −20 degrés avec des besoins énergétiques plus élevés.

S355NL :Acier laminé ou normalisé normalisé pour un service à basse-température, nécessitant une résistance aux chocs de -50 degrés.

Série S355 :Souvent considéré comme le « langage universel » du marché mondial de l’acier, le plus étroitement aligné sur le Q355 chinois.

3. Norme américaine (ASTM)

Se concentre sur les-performances d'utilisation finale du matériel.

ASTM A992 :Le matériau dominant pour les formes structurelles (poutres en I-/brides larges), alliant résistance, soudabilité et ductilité.

ASTM A572 catégorie 50 :Acier HSLA avec un rendement minimum de 50 ksi (≈345 MPa), largement utilisé pour les ponts et les bâtiments à usage intensif.

4. Norme japonaise (JIS)

Les notes reflètent directement l’application prévue et la méthode de traitement.

Série SS (structure générale) :par exemple, SS400. Se concentre sur la résistance à la traction ; commun dans les bâtiments et les ponts.

Série SM (soudage structurel) :par exemple, SM490. Spécialement optimisé pour la soudabilité et la résistance.

SPHC :Tôles et bandes d'acier-laminées à chaud à usage général (non-structurelles).

V. Tableau équivalent mondial (tôles moyennes et lourdes)

Le tableau suivant compare les qualités courantes selon les normes internationales pour des applications et des niveaux de résistance similaires.

Remarque : Ce tableau est uniquement à titre de référence approximative. Consultez toujours les documents originaux standards pour connaître les détails chimiques et mécaniques spécifiques.

VI. Classifications de surface et niveaux de qualité

La qualité de surface est classée dans les classes suivantes :

Classe FA (Surface Ordinaire) :

Surface décapée à l'acide :Permet des défauts mineurs et localisés tels que des piqûres, des dépressions et des rayures, à condition que leur profondeur ne dépasse pas la moitié de la tolérance d'épaisseur et que l'épaisseur minimale autorisée soit maintenue.

Classe FB (Surface Assez Haute) :

Surface décapée à l'acide :Permet des défauts localisés qui n'affectent pasformabilité, tels que de légères rayures, de légères indentations, de légères piqûres, des marques de rouleau et des variations de couleur.

VIII. Lignes directrices pour la sélection et la substitution des matériaux

La substitution de matériaux est une tâche d'ingénierie rigoureuse. Suivez toujours ces principes :

• Suivez les spécifications de conception :Respecter strictement les normes et qualités de matériaux spécifiées dans les dessins du projet et les cahiers des charges.
• Le principe « Élevé-à-Faible » :Ne remplacez pas uniquement en fonction de la limite d'élasticité. Évaluez la composition chimique, la résistance aux chocs, la soudabilité et la température de service. Par exemple, lorsque vous utilisez le S355J2 pour remplacer le Q355B, assurez-vous que la résistance aux chocs de -20 degrés répond aux exigences.

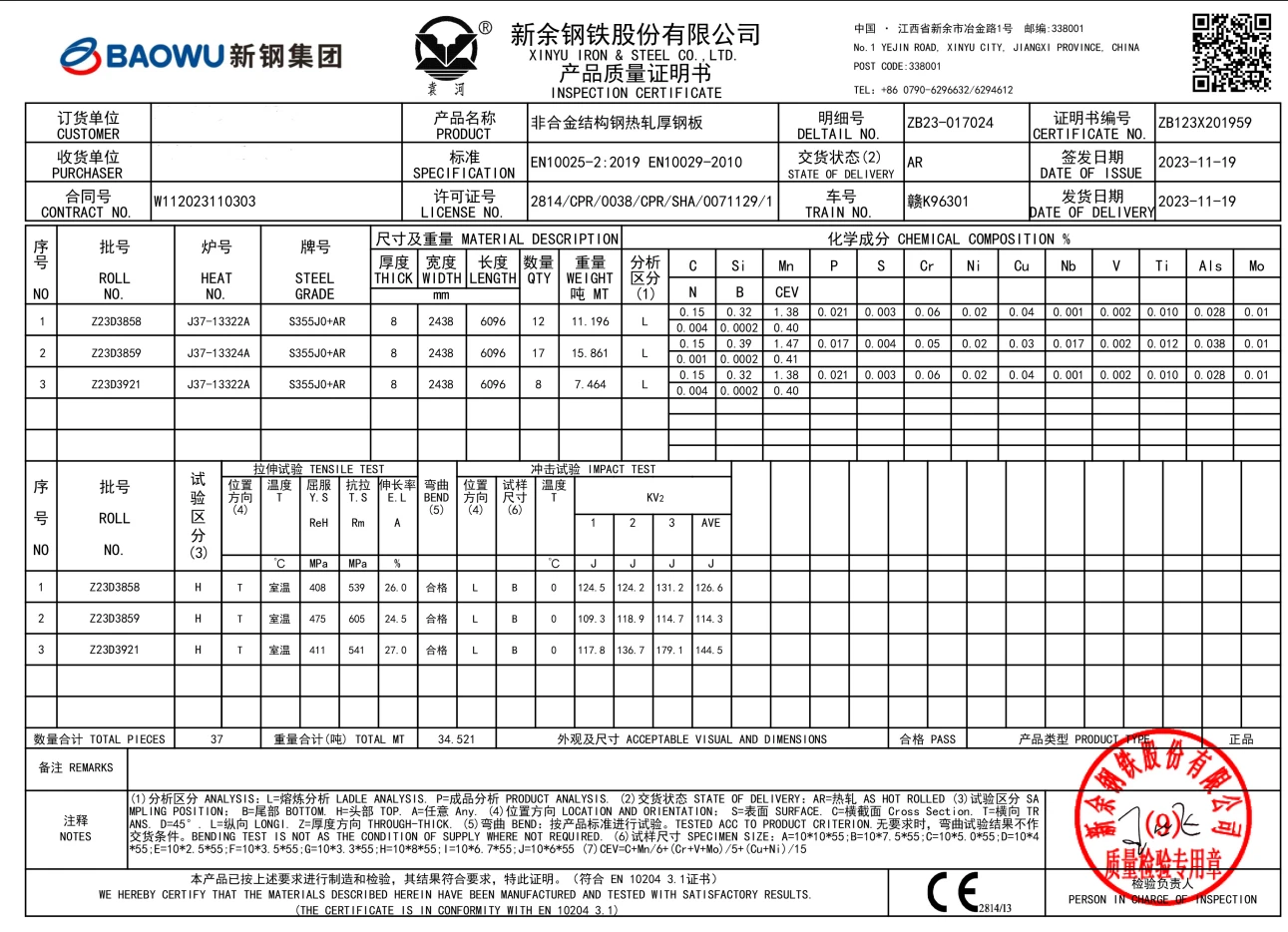

• Certification et conformité :Les projets d'exportation doivent disposer de certificats d'essai en usine (MTC) ou de certifications tierces-(marquage CE, certifications ASTM) conformes aux normes du pays de destination.
• Consultez des professionnels :Consultez toujours des ingénieurs en structure ou des experts en matériaux lorsque vous effectuez des substitutions de matériaux critiques.

Résumé des fonctionnalités :L'acier de construction faiblement-allié offre un excellent équilibre entre performances mécaniques, soudabilité, ténacité et allongement. Il est largement adaptable pour les structures en acier, la fabrication de tuyaux, les machines de construction, les garde-corps d'autoroutes, les ponts, la construction navale et les composants structurels automobiles.

Le S235JR est-il équivalent à l'A36 ?

Tous deux sont des aciers doux à faible teneur en carbone, offrant une bonne soudabilité et formabilité. En fait,AWS D1. 1 (American Welding Society) autorise le S235JR comme équivalent au A36 à des fins de soudage, et ils sont fréquemment échangés dans des projets internationaux.

Quelle est la différence entre le S235JR et le S355JR ?

Limite d'élasticité :Le S235JR a une limite d'élasticité nominale de 235 MPa, tandis que le S355JR offre une limite d'élasticité plus élevée de 355 MPa.. Cette augmentation de 50 % de la limite d'élasticité rend le S355JR capable de résister à des charges plus importantes, ce qui le rend plus adapté aux applications structurelles à fortes contraintes-.

Quelle est la différence entre le S235JR et le S275JR ?

Le S235JR est utilisé dans des applications moins exigeantes, telles que la construction générale, les structures légères et les composants pour lesquels une résistance moindre est suffisante (par exemple, poutres, colonnes et cadres). Le S275JR est préféré pour les applications nécessitant une résistance plus élevée, telles que les composants structurels, les ponts ou les pièces de machines plus lourds.

Quelle est la différence entre le matériau DC01 et S235JR ?

Quelle est la différence entre KGW DC01 et WGW S235JR ?KGW DC01 est laminé à froid-avec une surface plus lisse et des tolérances plus strictes ; WGW S235JR est laminé à chaud-et a généralement une finition plus rugueuse.

À quoi est équivalent le S235JR ?
